КРТ «Электрон»

ТЕЛЕУПРАВЛЯЕМЫЙ РЕНТГЕНОДИАГНОСТИЧЕСКИЙ КОМПЛЕКС

Комплекс рентгеновский телеуправляемый КРТ «Электрон» предназначен для проведения рентгеноскопических, рентгенографических и рентгеновских томографических медицинских исследований. Основное задача комплекса – проведение цифровой рентгенодиагностики при пониженной дозе излучения.

КРТ «Электрон» позволяет проводить все виды рутинных рентгенодиагностиких исследований необходимых в условиях поликлиники или стационара, и рекомендован для установки вместо традиционных РДК на 3 рабочих места.

Благодаря особенностям конструкции и применению новейших разработок в области цифровой рентгенологии телеуправляемый комплекс КРТ «Электрон» значительно превосходит РДК на 3 рабочих места по функциональным возможностям и диагностическому качеству изображений.

КРТ Электнон – первый отечественный полностью цифровой рентгенодиагностический комплекс. Применение в КРТ Электрон телевизионной системы высокой четкости в сочетании с УРИ большого диаметра позволяет получать цифровые рентгеновские снимки большого формата и высочайшего качества. Таким образом появляется возможность почти полностью отказаться от пленочной рентгенографии. Уникальная система цифровой обработки, входящая в состав комплекса открывает совершенно новые возможности для рентгеноскопических исследований – не только просматривать на мониторе, но и записывать ретгеноскопию в реальном времени на цифровые носители.

КРТ «Электрон» позволяет проводить исследования в следующих режимах:

• Непрерывная рентгеноскопия;
• Импульсная рентгеноскопия (пульс-флюоро) от 1 до 30 кадров в секунду;
• Ангио 1-30 кадров в секунду;
• Цифровая рентгенография;
• Пленочная рентгенография;
• Продольная томография.

В состав комплекса входят: полипозиционный штатив, оборудованный моторными приводами всех перемещений с дистанционным управлением; телевизионная система с высокой разрешающей способностью и большим диаметром рабочего поля, среднечастотное рентгеновское питающее устройство высокой мощности и программно-аппаратный комплекс цифровой обработки изображений.

КРТ «Электрон», оснащен усилителем рентгеновского изображения УРИ-612 с преобразователем (РЭОП) диаметром 12 дюймов (320мм) и ПЗС матрицей 1024х1024 пикселей. Применение технологии ТВ высокой четкости позволило достичь пространственной разрешающей способности 2.8 п.л./мм. За счет такого высокого разрешения и больших размеров РЭОПа, КРТ «Электрон» позволяет получать большую часть ренгенографических снимков (до 80%) в цифровом формате с мгновенным отображением на экране монитора и возможностью последующей обработки и печати твердой копии. Большой диаметр РЭОП позволяет получать цифровые обзорные снимки аналогичные снимкам на кассету формата 35х35 см.

С переходом к цифровой рентгенографии значительно снижаются эксплуатационные расходы (за счет отказа от фотолаборатории) и износ оборудования.

В комплексе КРТ Электрон сохранены все возможности современного пленочного рентгенографического аппарата, включая формат-автоматику, деление кассеты, серийные снимки на кассету и проч.

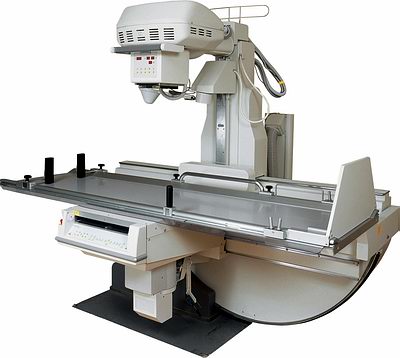

Конструкция универсального штатива тщательно продумана с точки зрения эргономики. Штатив обеспечивает доступ к пациенту с обеих сторон. Томографические исследования могут производиться как в горизонтальном, так и вертикальном или наклонном положении стола. Большие диапазоны перемещения и удобное управление позволяют обследовать любую анатомическую область без перемещения пациента.

Применение цифровых технологий – пульс-флюоро, цифровые снимки и ретгеноскоппия – позволяет значительно понизить лучевую нагрузку на пациента и персонал. Телеуправляемый (т.е. дистанционно управляемый) аппарат исключает лучевые нагрузки на медицинский персонал, поскольку все управление осуществляется с пульта за пределами рентгенодиагностического кабинета из пультовой. В связи с этим значительно повышается пропускная способность рентгеновского кабинета, т.к. исчезает ограничение на количество проводимых за смену рентгеноскопических исследований.

Программно-аппаратный комплекс, включающий файл-сервер и рабочую станцию врача рентгенолога входит в базовую комплектацию системы. Рабочая станция позволяет организовать базу данных пациентов, просматривать, архивировать и обрабатывать цифровые снимки и результаты рентгеноскопических исследований в режиме реального времени. Результаты всех цифровых исследований сохраняются в архиве неограниченно долго без потери качества и дополнительных затрат.

Уникальные возможности программно-аппаратного комплекса, построенного по принципу клиент-сервер, позволяют производить запись рентгеноскопических исследований в реальном времени с частотой 30 кадров в секунду при сохранении полного формата изображения (1024х1024 пикселей, 12 бит). Созданный таким образом цифровой видеофильм можно впоследствии просматривать и обрабатывать на рабочей станции КРТ.

Использование высокомощного (60кВт) питающего устройства повышает качество рентгеновских изображений за счет обеспечения оптимальных параметров экспозиции для любых видов исследований. Большой диапазон регулировки анодного тока и напряжения позволяет сократить время экспозиции до минимума, предотвращая таким образом влияние фактора динамической нерезкости.

Питающее устройство КРТ Электрон поддерживает все режимы работы, включая пульс-флюоро и ангио с частотой до 30 кадров в секунду. Режим ангио используется для проведения ангиографических исследований и отличается большей экспозиционной дозой на кадр. Такой режим необходим для исследования некоторых быстро протекающих процессов, например, сосудистые исследования.

Комплекс оснащен автоматическим коллиматором с дистанционным управлением. Поле облучения автоматически ограничивается только исследуемой областью. Таким образом, предотвращается излишнее облучение пациента рентгеновским излучением и повышается качество изображения за счет уменьшения вторичного излучения. Коллиматор включает в себя глубинную и шторочные диафрагмы, а также 12-лепестковую ирисовую диафрагму. 12 лепестков позволяют идеально приблизить форму поля облучения к форме рабочего поля УРИ.

Универсальный пульт управления позволяет контролировать все устройства комплекса с одного пульта. Он очень удобен в работе благодаря применению манипуляторов-джойстиков и сенсорного экрана (touch-screen). Вся индикация и надписи на пульте управления сделаны на русском языке. Для удобства работы в процедурной все органы управления штативом и коллиматором продублированы на деке стола и корпусе коллиматора.

Универсальный штатив КРТ Электрон очень компактен – позволяет установку в помещение площадью 16м2. Таким образом, все функциональные возможности РДК на 3 рабочих места могут быть реализованы в помещении в 3 раза меньшей площади, чем требуется для установки РДК.
