РТС-612

ПЕРЕДВИЖНОЙ РЕНТГЕНОХИРУРГИЧЕСКИЙ АППАРАТ

ОКО РТС-612 предназначен для осуществления позиционирования под рентгеновским контролем при проведении хирургических или терапевтических вмешательств на внутренних органах.

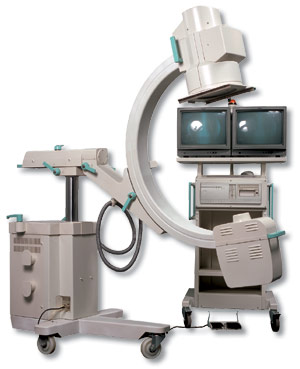

Передвижной рентгенохирургический аппарат ОКО РТС-612 (С-дуга) имеет широкий диапазон клинического применения. Эксплуатация данного аппарата в операционной и приёмном покое показала его многофункциональность и диагностическую эффективность.

Он успешно эксплуатируется в различных областях медицины: травматологии, ортопедии, сосудистой хирургии, эндоскопии, урологии, всех видах рентгенологических исследований в пунктах первой помощи.

Эксплуатация РТС-612 в приемном покое дает ряд неоспоримых преимуществ по сравнению с работой на традиционных стационарных рентгенодиагностических комплексах (РДК) или палатных аппаратах:

• Установка ОКО РТС-612 не требует отдельного помещения, он   может работать непосредственно в помещении приемного покоя;
• Быстрота и точность постановки диагнозов за счет использования мгновенных цифровых изображений на мониторах УРИ значительно увеличивает пропускную способность приемного отделения;
• Нет необходимости перемещать или перекладывать пациента - С-дуга позволяет обследовать пациента в любых проекциях без изменения положения пациента;
• Существенно сокращаются затраты на расходные материалы и время проведения исследований.

ОКО РТС-612 предоставляет врачу широкий выбор режимов работы:

• Рентгеноскопия / рентгенография;
• Исследование скоростных процессов / медленных процессов
• Цифровая рентгенография / пленочная рентгенография;

Функция импульсной рентгеноскопии (пульс-флюоро) позволяет значительно понизить дозу облучения.

Для обеспечения беспрепятственного доступа к пациенту С-образная дуга имеет 5 степеней свободы перемещения. Такая конструкция штатива позволяет обследовать любую анатомическую область без изменения положения пациента.   С-дуга с установленными на ней излучателем и приемником перемещается легко и плавно.   Аппарат надежно фиксируется в выбранном положении.

Передвигать аппарат в помещении легко и удобно. Штатив оснащен уникальной системой управления колесами и надежным тормозом.

Среднечастотное питающее устройство и двухфокусный излучатель моноблочного типа обеспечивают наилучшие параметры рентгеновского излучения во всех режимах. Надежная конструкция гарантирует бесперебойную работу в непрерывном режиме более 30 минут.   Питающее устройство полностью адаптировано к отечественным сетям электропитания, подключается в розетку 220В и отличается низким потреблением.

Пульт   управления тщательно проработан с точки зрения эргономики:   снабжен надписями на русском языке и удобными графическими символами.   Управление параметрами экспозиции осуществляется с помощью функций орган-автоматики.   На пульте управления имеется схематичное изображение пациента. Для выбора необходимого режима требуется просто нажать на фрагмент изображения, соответствующий исследуемой области. Включение рентгеновского излучателя производится с пульта управления или ножной педалью.

Телевизионная система установки построена на базе усилителя рентгеновского изображения УРИ-612 с трехпольным рентгеновским электронно-оптическим преобразователем (РЭОП) диаметром 23 см и разрешающей способностью до 2.0 пар линий на мм.   УРИ-612 обеспечивает высочайшее качество изображения, широкий динамический диапазон, исключает фактор динамической нерезкости.

Усилитель рентгеновского изображения УРИ-612 обладает функцией «стоп-кадр», что позволяет,   зафиксировав на мониторе изображение выбранной области,   проводить исследование не облучая пациента. Телевизионная камера на ПЗС- матрице обеспечивает широкий динамический диапазон, дает четкое изображение движущихся объектов.

Блок цифровой обработки видеосигнала,   входящий в состав видеосистемы,   позволяет значительно повысить диагностическое качество полученных изображений как в режиме стоп-кадра,   так и в реальном времени. Доступны следующие функции:

• Фильтрация шумов;
• Поворот изображения на произвольный угол, чем обеспечивается анатомически корректное расположение исследуемого органа на экране монитора;
•  Переворот изображений;
•  Позитив-негатив и др.

Для визуализации изображений на стойке установлено 2 профессиональных монитора. Врач может просматривать на одном мониторе от 1 до 16 кадров из памяти (стоп-кадров),   а на втором -   картину в реальном времени.

Аппарат ОКО ® РТС-612 комплектуется автоматическим коллиматором. Коллиматор устанавливается в моноблоке излучателя. В состав коллиматора входят:

• Глубинная диафрагма;
•  Щелевая диафрагма;
•  Ирисовая диафрагма.

Уникальная конструкция коллиматора обеспечивает автоматическое ограничение поля облучения размерами используемого рабочего поля УРИ, поворот шторок вокруг оси излучения на произвольный угол. Все перемещения диафрагм коллиматора оборудованы моторными приводами. Управление коллиматором осуществляется с общего пульта управления ОКО® РТС-612.

В качестве дополнительной опции установка ОКО ® РТС-612   может комплектоваться системой цифровой обработки изображений «РТС-Эльф».   Такая система позволяет вести автоматизированный электронный архив всех проведенных исследований,   проводить цифровую обработку изображений с помощью специальных программных инструментов,   измерять размеры,   углы,   площади, плотности и пр. прямо на экране монитора рабочей станции.   С помощью печатающего устройства (опция),   подключаемого к рабочей станции,   можно печатать твердые копии полученных изображений без использования дорогостоящей рентгеновской пленки и реактивов.
